PART 1. / chapter 02 안전보호구 관리



1. 보호구 및 안전보건표지

1. 보호구의 개요

1-1.  보호구의 정의

인체에 미치는 각종의 유해, 위험으로부터 인체를 보호하기 위하여 작업자의 신체에 직접적으로 부착하여 착용하는 보조기기로서 소극적인 안전대책방법



1-2 ?

2-1 안전모

안전모의 종류 *** 실기에도 나온

종류 ( 기호)	사용구분	비고
AB	물체의 낙하, 비래, 추락 방지용 ( 합성수지)	비내전압성
ABE	물체의 낙하, 비래, 추락, 감전 방지용 ( FRP )	내전압성(저압,고압 -7000v이하) (특고압 7000v 이상은 해당없음)
AE	물체의 낙하, 비래, 감전 방지용 ( FRP)





- 착장체 - 머리 받침 고리

              - 머리 받침 끈

              - 머리 고정



안전모 구조의 조건 **

1. 안전모는 모체, 착장체, 턱끈을 가질것

2. 착장체의 머리고정대는 착용자의 머리부위에 적합하도록 조절할 수 있을것

3. 착장체의 구조는 착용자의 머리에균등한 힘이 분배 되도록할 것

4. 모체, 착장체 등 안전모의 부품은 착용자에게 상해를 줄 수 있는 날카로운 모서리등이 없을 것

5. 턱끈은 사용 중 찰락되지 않도록 확실히 고정되는 구조일 것

6. 안전모의 작용 높이는 85mm 이상이고 외부수직거리는 80mm 미만 일 것

7. 안전모의 내부수직거리는 25mm 이상 50mm 미만 일 것

8. 안전모의 수평 간격은 5mm 이상일 것

9. 머리받침끈이 섬유인 경우에는 각각 폭은 15mm 이상이어야 하며, 교차되는 끈의 폭의 합은 72mm 이상일 것

10. 턱끈의 폭은 10mm 이상일 것







안전모의 성능시험 *** 실기에서도 잘나옴

시험 항목	시험성능 기준	안전모
충격흡수성	최고 전달 충격력이 4450N (1000pounds)를 초과하지 않을것 모체와 착장체의 기능이 상실되지 않아야한다.	-
내관통성	AB종 안전모는 관통거리 11.1mm이하,  AE, ABE종 안전모는 관통거리 9.5mm 이하여야한다.	AB, AE, ABE
내전압성	주파수 60Hz, 20KV의 전압을 1분간 가하여 측정,  이때의 충전전류는 10mA이하이여야한다.	AE, ABE
내수성	안전모의 질량증가율(%) 1% 미만 이어야한다.	AE, ABE
난연성	모체가 불꽃을 내며 5초이상 타지 않아야한다.	-
턱끈풀린	150N 이상 250N 이하에서 턱끈이 풀려야한다.	-



TIP - 충격 내관 전체에서 물난리 턱!

+ 질량 증가율 - 담근후 질량 - 담그기전 질량 / 담그기전 질량 * 100





2-2 안전화

종류
성능구분


가죽제안전화

물체의 낙하, 충격 또는 날카로운 물체에 의한 찔림 위험으로부터 발을 보호하기 위한 것

고무제안전화

물체의 낙하, 충격 또는 날카로운 물체에 의한 찔림 위험으로부터 발을 보호하고 내수성을 겸한 것

정전기안전화

물체의 낙하, 충격 또는 날카로운 물체에 의한 찔림 위험으로부터 발을 보호하고 정전기의 인체대전을 방지하기 위한 것



발등 안전화
물체의 낙하, 충격 또는 날카로운 물체에 의한 찔림 위험으로부터 발 및 발등을 보호하기 위한 것

절연화
물체의 낙하, 충격 또는 날카로운 물체에 의한 찔림 위험으로부터 발을 보호하고 저압의 전기에 의한 감전을 방
지하기 위한 것

절연장화
고압에 의한 감전을 방지 및 방수를 겸한 것



화학물질용 안전화
물체의 낙하, 충격 또는 날카로운 물체에 의한 찔림 위험으로부터 발을 보호하고 화학물질로부터 유해위험을 방
지하기 위한 것

* 안전화 각 부품의 성능시험
- 내압박성 및 내충격성시험: 안창과 선심 사이가 각각 15mm 이상 일 것
- 겉창의 박리저항시험 : 밀착력이 H 및 S는 30kgf(294.2N) 이상, L은 25kgf(245.2N) 이상 일 것
- 겉창의 내답발시험





2-3 안전대



안전대의 종류 및 사용구분 ★

종류	사용구분
벨트식	U자 걸이용	-두손으로 작업시에 사용 -안전대의 죔줄을 구조물 등에 U자 모양으로 돌린 뒤 훅 또는 카라비너를 D링에 신축조절기를 각 링 등에 연결하는 걸이 방법을 말한다.
	1개 걸이용	-작입발판 있는 곳에서 사용 -죔줄의 한쪽 끝을 D링에 고정시키고 혹 또는 카라비너를 구조물 또는 구명줄에 고정시키는 걸이 방법을 말한다
안전그네식	안전블록	안전그네와 연결하여 추락발생시 추락을 억제할 수 있는 자동잠금장치가 갖추어져 있고 죔줄이 자동적으로 수축되는 장치를 말한다.
	추락방지대	신체의 추락을 방지하기 위해 자동잠기 장치를 갖추고 죔줄과 수직구명줄에 연결된 금속장치를 말한다.



각부위 명칭 암기해야해!!! ***





2-4 안전 장갑

- 크게 내전압용 절연장갑(감전예방) 과 화학물질용 안전장갑(화학물질로부터 보호)  으로 나눌 수 있음

!!! 절연장갑 등급을 반드시 암기해야해 !!!!!! ***

(교류에 1.5를 곱하면 직류가 된다)

등급	최대사용전압		등급별 색상
	교류(v)	직류(v) (교류 x 1.5)
00	500	750	갈색
0	1000	1500	빨강색
1	7500	11250	흰색
2	17000	25500	노란색
3	26500	37950	녹색
4	36000	54000	등색







2-5 보안경

(가볍게 읽고 넘어가기)

보안경의 종류

• 일반 보안경(자율안전확인)

-유리 보안경
미분, 칩, 기타 비산물로부터
눈 보호, 렌즈의 재질은 유라



-플라스틱 보안경
미분, 칩, 기타 비산물로부터
눈 보호, 렌즈의 재질은 플라
스틱

-도수렌즈 보안경
빛이나 비산물 및 기타 유해
물질로부터 눈을 보호, 동시
에 시력을 교정

• 차광용 보안경(안전인증)

-자외선용

자외선 차단

-적외선용
적외선 차단

-복합용
자외선 및 적외선 차단

-용접용
산소용접작업등과 같이
자외선, 적외선 및 강렬한
가시광선이 발생하는 장소



2-6 보안면

보안면의 종류
1일반 보안면 : 작업 시 발생하는 각종 비산물과 유해물 및 유해 액체로부터 얼굴(머리의
전면, 이마, 턱, 목 앞부분, 코, 입)을 보호하기 위해 착용
2용접용 보안면 : 용접작업 시 머리와 안면을 보호하기 위한 것으로 통상적으로 지지대를
이용하여 고정하며 적합한 필터를 통해 안면을 보호하기 위해 착용

보안면의 투과율의 종류
1 자외선 최대 분광 투과율
2 시감 투과율
3 적외선 두과율



용접용 보안면 성능 기준
1 절연시험
2 내식성
3 굴절력
4 투과율
5 시감투과율 차이



2-7 방진마스크

종류





종류및 형태에 따른 등급

( 등급별 분진포집효율, 누설 암기하기 !!***)

방진마스크의 종류 및 형태에 따른 등급

종류		형태	누설률	등급	분진포집효율 (%)
분리식	직결식	전면형	0.05% 이하	특급	99.95% 이상
						반면형	5% 이하
								1급	94.0% 이상
		격리식	전면형							0.05% 이하
				2급	80.0% 이상
						반면형	5% 이하
	안면부 여과식		반면형					5% 이하	특급	99.0% 이상
								11% 이하	1급	94.0% 이상
				25% 이	2급	80.0% 이상





등급에 따른 사용 장소( 암기하기 !!!)

등급	특급	1급	2급
사용장소	• 베릴륨 등과 같이 독성이 강한 물질들을 함유한 분진 등 발생장소 • 석면 취급장소	• 특급 마스크 착용장소를 제외한 분진 등 발생장소 • 금속흄 등과 같이 열적 으로 생기는 분진 등 발생장소 • 기계적으로 생기는 분진 등 발생장소	• 특급 및 1급 마스크 착용 장소를 제외한 분진 등 발생장소
	배기 밸브가 없는 안면부 여과식 마스크는 특급 및 1급 장소에 사용금지



+ 금속흄 = 열적으로 생기는 분진 발생장소



• 사용조건 : 산소농도 18% 이상인 장소에서 사용하여야 한다.
• 방진마스크의 안면부 내부의 이산화탄소 농도 : 안면부 내부의 이산화탄소 농도가 부피분율 1% 이하일 것
• 여과재 시험 시약 : 염화나트륨(NaC) 및 파라핀 오일





2-8 방독마스크의 종류



용어의 정의

전면형 방독마스크

유해물질 등으로부터 안면부 전체(입, 코, 눈)를 덮을 수 있는 구조의
방독마스크를 말한다.

반면형 방독마스크

유해물질 등으로부터 안면부의 입과 코를 덮을 수 있는 구조의 방독
마스크

복합용 방독마스크
2종류 이상의 유해물질 등에 대한 제독능력이 있는 방독마스크

겸용 방독마스크
방독마스크(복합용 포함)의 성능에 방진마스크이 성능이 포함된 방독
마스크

파과
대응하는 가스에 대하여 정화통 내부의 흡착제가 포화상태가 되어
흡착능력을 상실한 상태를 말한다.

파과시간
어느 일정농도의 유해물질 등을 포함한 공기를 일정 유량으로 정화통
에 통과하기 시작부터 파과가 보일 때까지의 시간을 말한다.

파과곡선
파과시간과 유해물질 등에 대한 농도와의 관계를 나타낸 곡선을 말한다.


방독마스크 형태 및 등급

형태

격리식 -전면형   고농도 - 가스 · 증기의 농도가 2% (암모니아 3%)이하 대기
           -  반면형  고농도 - 정화통, 흡기밸브, 안면부, 배기밸브, 머리끈, 연결관



직결식 - 전면형 - 중농도   - 가스 · 증기의 농도가 1% (암모니아 1.5%)이하 대기
                                         -  정화통, 흡기밸브, 안면부, 배기밸브, 머리끈
            - 반면형 - 저농도 및 최저농도 - 가스 · 증기의 농도가 0.1% 이하 대기
                                                             - 정화통, 흡기밸브, 안면부, 배기밸브, 머리끈



흡수제 필수 암기!!!! 실기에도 나온다!!!!! 반드시!!!

종류, 시험가스, 표시색, 흡수제 모두 암기

중요! tip

1. 할로겐 가스용, 시안화수소용, 황화수소용 은 모두 같은 색인 회색이기 때문에 묶어서 암기

2. 시험가스는 할로겐 가스용과, 유기화합물을 암기해주면 됨 why? 나머지 부분은 방독마스크 종류와 시험가스가 같기 때문에 방독마스크가 나와 있다면 그대로 뒤까지 똑같다, 암기해주면 되고

3. 할로겐가스와 유기화합물은 다르기 때문에 따로 암

2-9  송기마스크

핵심만 알면 됨

-> 송기마스크는 산소결핍장소(산소농도 18%미만)에서 착용해야한다

+ 유해물질 농도가 2%이상일 때 착용해야한다 (암모니아 3%이상)







2-10 전동식 호흡보호구

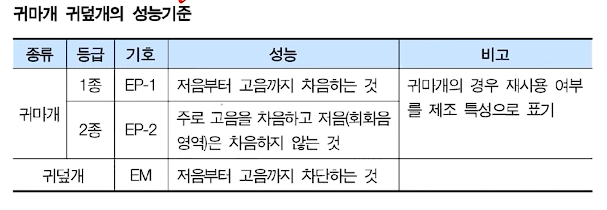

2-11 귀마개, 귀덮개

성능기준 암기하기 !!! 꼭 암

+ 1종일경우 ep-1, 2종일 경우 ep-2 이런식으로





2-12 보호복

보호복은 기계및 화학적 작용으로부터 전신을 보호하기 위해 입는 것이 보호복이다



- 방열복

방열복의 종류및 질량은 실기시험에도 나옴 암기!!!

질량은 모두 암기할 것





 3. 안전보건 표지

3-1 안전보전표지의 종류, 용도 및 적용

(그림으로 나올수도 있고, 금지표지의 종류가 무엇인지, 경고표지의 종류가 무엇인지를 묻는 문제 출제!!!)







안전보건표지의 색채, 색도 기준민, 용도!!!  중요!! 무조건 암기







오늘 요약

오늘의 한 페이지
1. 안전모의 종류
AB, AE, ABE (A : 낙하·비래, B : 추락, E : 감전 방지)

2. 안전모의 성능 시험
중격받은 내관 전체에 물 난리 턱!

3. 절연장갑 등급별 색상
갈색(0O), 빨강색(O), 흰색(1), 노란색(2), 녹색(3), 등색(4)

4. 방독마스크 시험가스
유기화합물용(시클로헥산,디메틸에테르, 이소부탄), 할로겐용(염소가스)

5. 안전보건표지의 색채
빨(7.5R 4/14), 노(5Y 8.5/12), 파(2.5PB 4/10),
녹(2.5G 4/10), 흰(N 9.5), 검(N 0.5)
